Misura i consumi e le fonti di ricarica simultaneamente con 5 canali: indipendente dal produttore e intuitivo
Disponibilità: in magazzino
Accessori
Maggiori informazioni

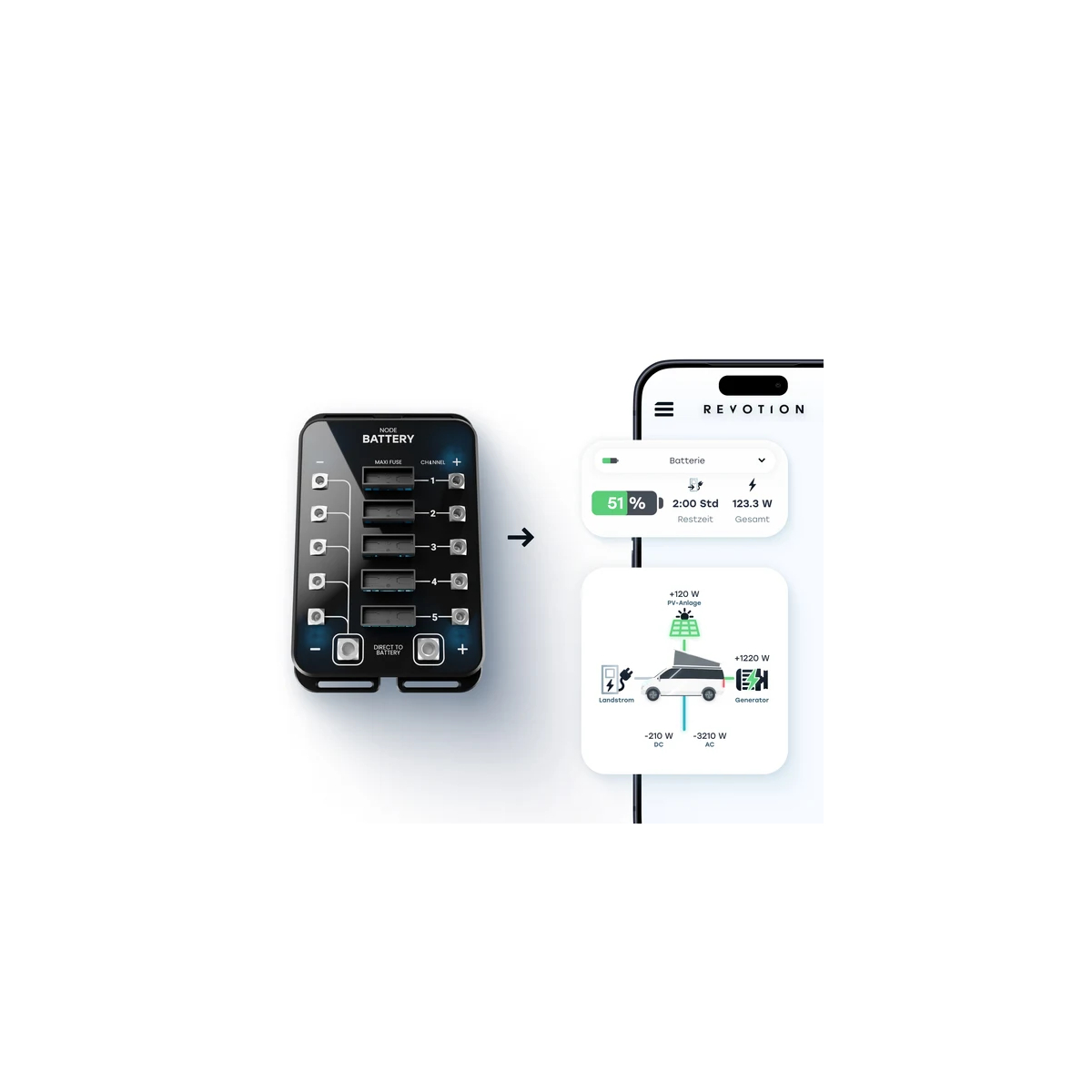

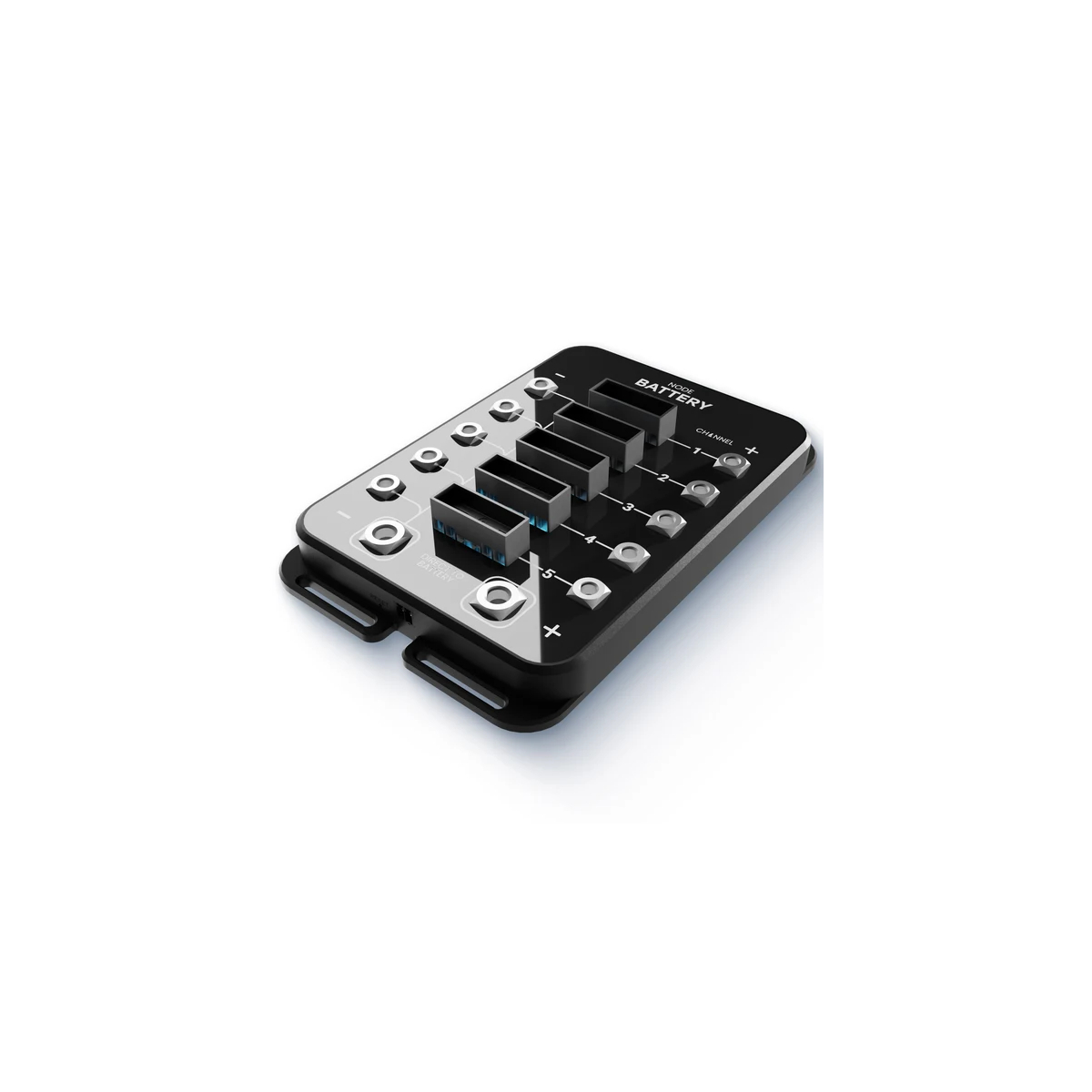

NODE® Battery è il computer shunt esterno del sistema REVOTION. Misura contemporaneamente i flussi di corrente di fino a 5 sorgenti e utenze, ad esempio regolatore solare, booster DC-DC, caricabatterie da rete e diversi circuiti di consumo. In questo modo puoi vedere con precisione chi fornisce energia, quanta ne fornisce e quali dispositivi la stanno utilizzando, senza essere vincolato a un singolo produttore o a un sistema Bus proprietario.

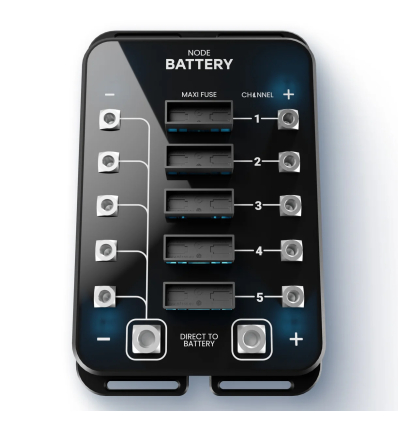

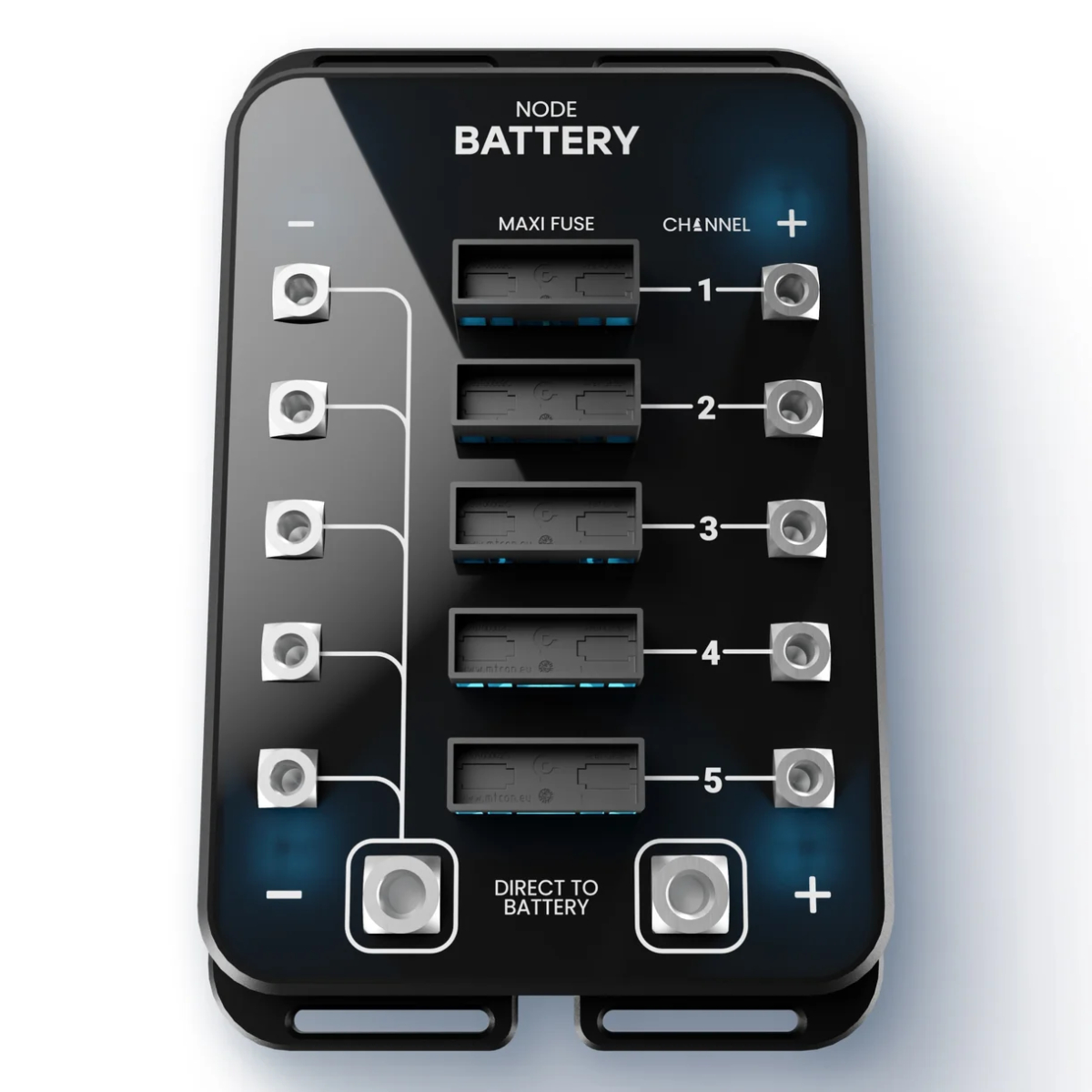

- 5 canali di misura in un solo modulo: ogni canale misura individualmente la corrente ed è protetto tramite MAXI FUSE fino a 60 A. Una configurazione tipica può comprendere regolatore solare, booster DC-DC, caricabatterie da rete e due circuiti di utenze contemporaneamente.
- Indipendente dal produttore: funziona con tutti i comuni regolatori solari, booster di ricarica, caricabatterie AC e utenze. Permette di rendere intelligenti anche dispositivi privi di una propria interfaccia Bus, semplicemente misurando con precisione la corrente che li attraversa.
- Bilancio energetico complessivo: una misurazione aggiuntiva sul collegamento principale della batteria rileva l'intero bilancio di carica e scarica, permettendo di determinare lo stato di carica della batteria.
- Combinabile con NODE® Battery High Current: per inverter e altre utenze ad alta corrente è possibile aggiungere lo shunt High Current fino a 500 A e collegare virtualmente i due moduli nell'app. In questo modo anche inverter come Victron MultiPlus o dispositivi equivalenti possono essere monitorati senza necessità di una propria interfaccia Smart.
- Precisione dello stato di carica 5 - 15%: uno scostamento di questo ordine è realistico per un sistema basato su shunt esterno. Se è necessaria la massima precisione è preferibile utilizzare i dati del BMS interno della batteria o un'interfaccia digitale. NODE® Battery è invece ideale per comprendere con precisione da dove proviene l'energia e dove viene utilizzata.
- Compatibile con tutti i comuni tipi di batteria: AGM, litio e altre tecnologie normalmente utilizzate su camper e imbarcazioni. Tramite l'app REVOTION è possibile configurare capacità, soglie di tensione e parametri in funzione della batteria installata.
- Smart Home tramite BRAIN®: in combinazione con BRAIN® o BRAIN® Lite, tutti i valori possono essere utilizzati in Apple Home, Google Home, Alexa e Home Assistant per visualizzazioni, grafici, notifiche e routine.
- Conforme alla normativa UE con ECE R10: testato e omologato per l'installazione permanente e l'utilizzo durante la marcia. Adatto per installazioni professionali e verifiche TÜV, riconosciuto a livello UE.
- Made in Düsseldorf, premiato con l'European Innovation Award.
Dati tecnici
| Lunghezza | 190 mm |
| Larghezza | 120 mm |
| Altezza | 31 mm |
| Peso netto | 466 g |
| Peso lordo | 844 g |
| Intervallo di tensione | 6 - 36 V |
| Assorbimento | 0,5 W / 0,05 W in modalità riposo |
| Corrente max. Passthrough | 200 A |
| Corrente max. per canale | 60 A a 25 °C |
| Protezione contro l'inversione di polarità | Sì |
| Precisione fusibile | ±5% |
| Portafusibile | ATO MAXI Fuse, max. 60 A per canale |
| Principio di funzionamento | Misurazione individuale High-Side per ogni canale |
| Numero canali | 5 canali di misura indipendenti + misurazione principale batteria |
| Precisione indicazione stato di carica | 5 - 15% tipico per sistemi shunt esterni |
| Tipi di batteria compatibili | AGM, litio e altre tecnologie comunemente utilizzate |
| Calibrazione | Tramite app REVOTION: capacità, soglie di tensione, tipo batteria, fattore Peukert e altri parametri |
| Espansione High Current | Combinabile virtualmente con NODE® Battery High Current fino a 500 A |
| Collegamenti canali laterali | M6 |
| Terminale principale batteria | M8 |
| Fissaggio | Viti |
| Coppia di serraggio viti | Max. 2 Nm |
| Temperatura di esercizio | Da -20 °C a +50 °C |
| Umidità dell'aria | Max. 95% senza condensa |
| Certificazioni | CE, RoHS, ECE R10 |
 |
Monitoraggio preciso della batteriaCon NODE® Battery ogni batteria diventa intelligente e può essere monitorata. Non importa quale sia il produttore, se si tratta di una batteria al litio o AGM oppure se le batterie sono collegate in serie o in parallelo. |

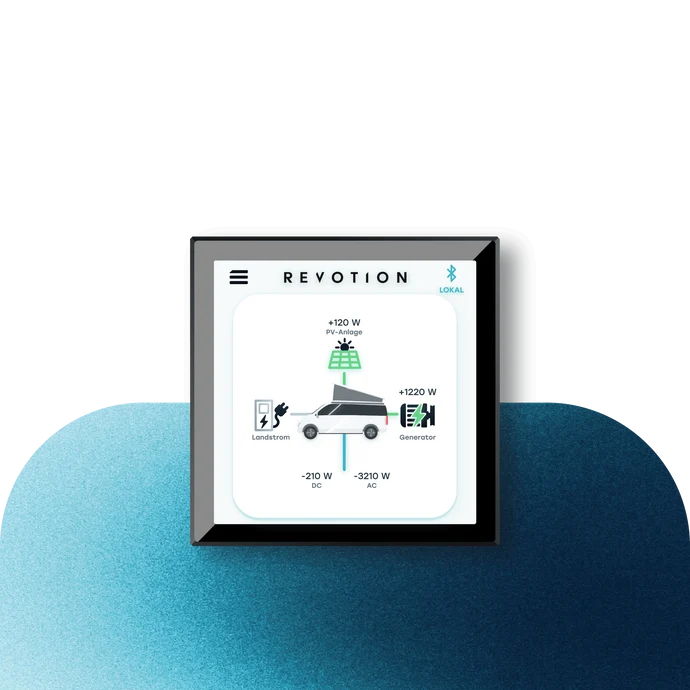

Monitoraggio dei flussi di correnteOgni canale misura individualmente la corrente e può quindi essere utilizzato per monitorare l'impianto fotovoltaico, il caricabatterie o il booster di ricarica. Il widget mostra non soltanto il flusso energetico complessivo, ma anche da dove proviene la corrente e dove viene utilizzata. |
 |
 |

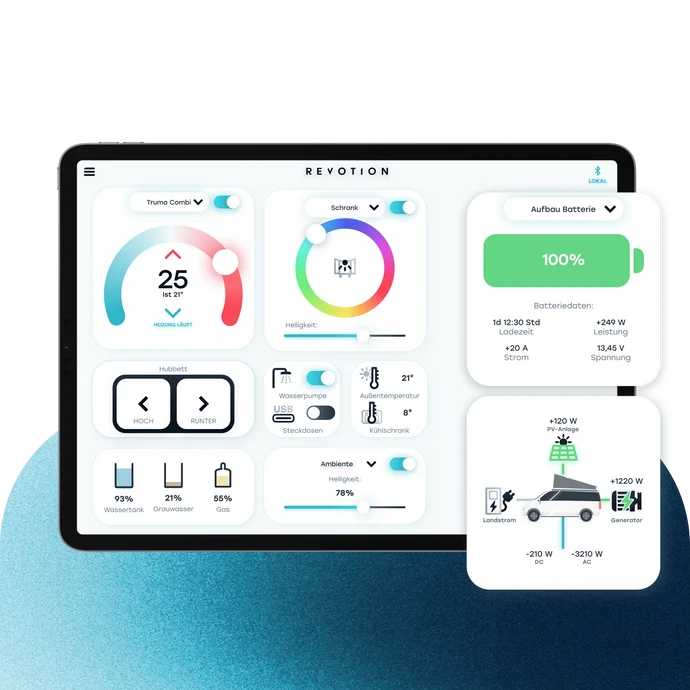

5 canali da 60 AI cinque ingressi/uscite possono essere configurati liberamente e, se necessario, combinati per aumentare la corrente gestibile. Ad esempio: booster da 100 A = 2 canali da 50 A + 50 A; caricabatterie da 30 A = 1 canale; impianto fotovoltaico da 300 W = 1 canale; utenze complessive = 1 canale. |

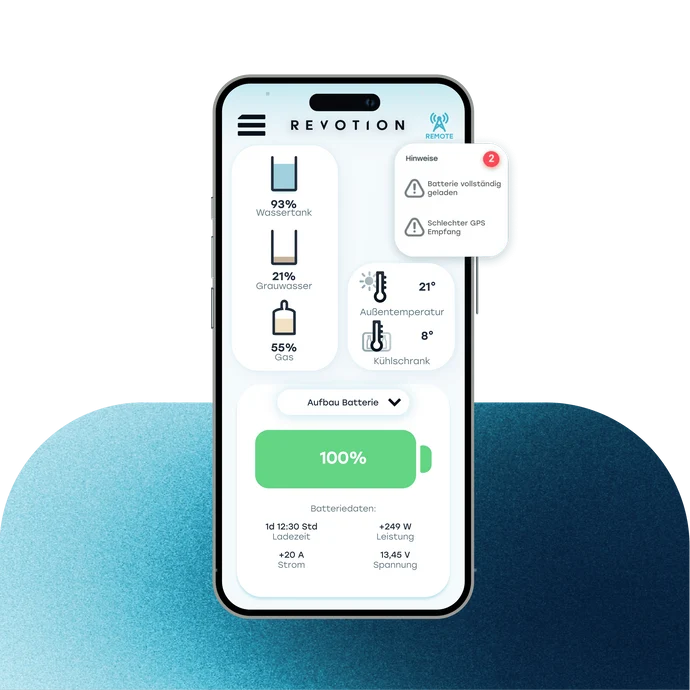

Notifiche e avvisiQuando la batteria supera o scende al di sotto dei limiti impostati dall'utente, il sistema invia una notifica push e può avvisare, ad esempio, quando la batteria è quasi scarica oppure quando il processo di ricarica è completato. |
 |
Scheda tecnica
| Ore d'installazione | 0.5 ore |
| Istruzioni di installazione | Inglese e Tedesco |
