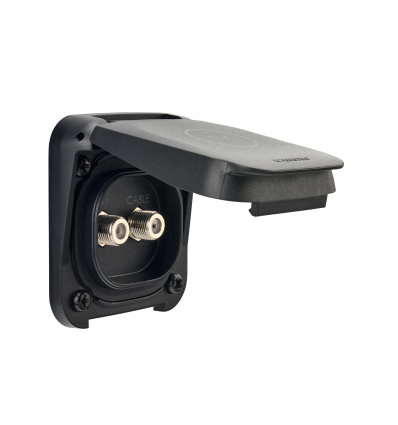

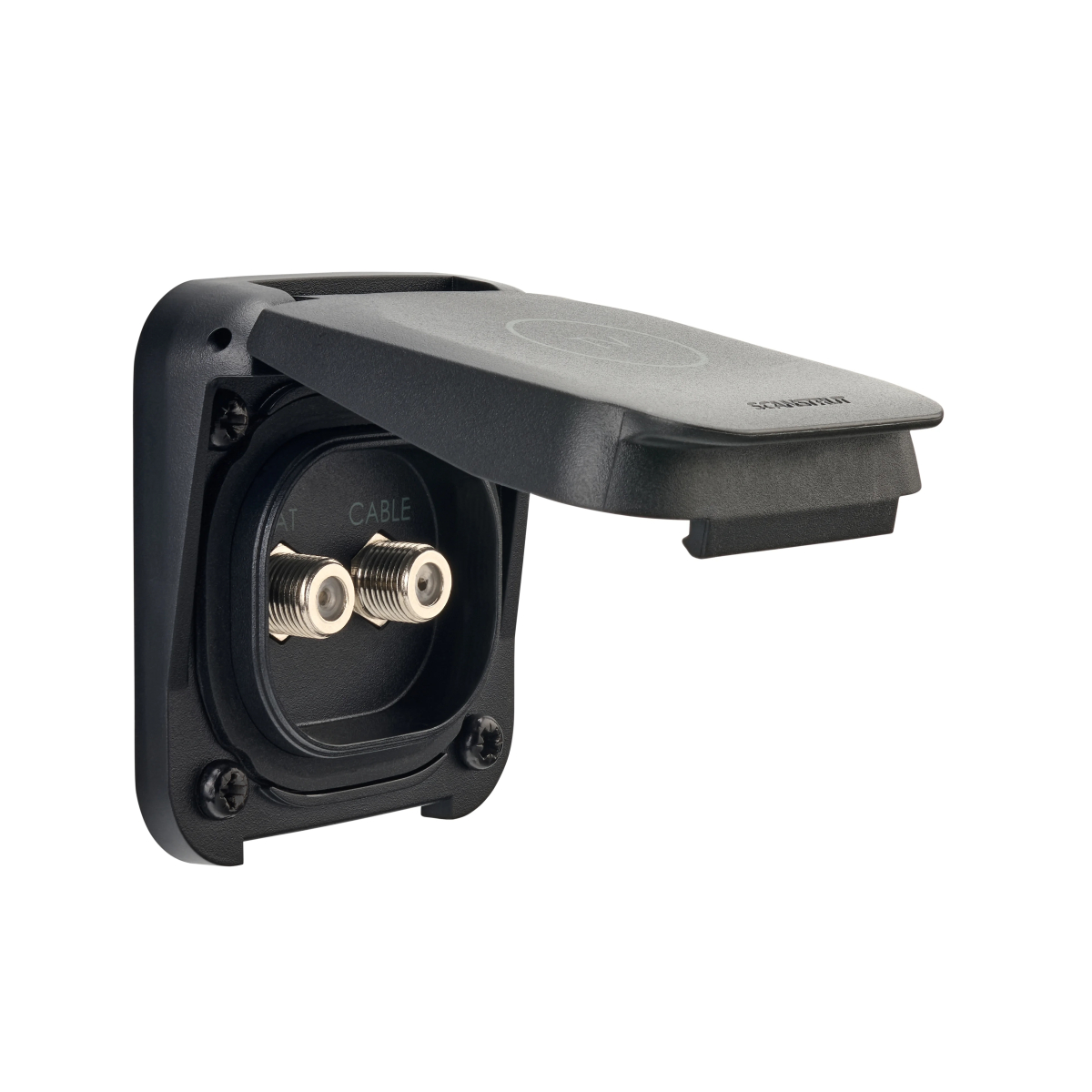

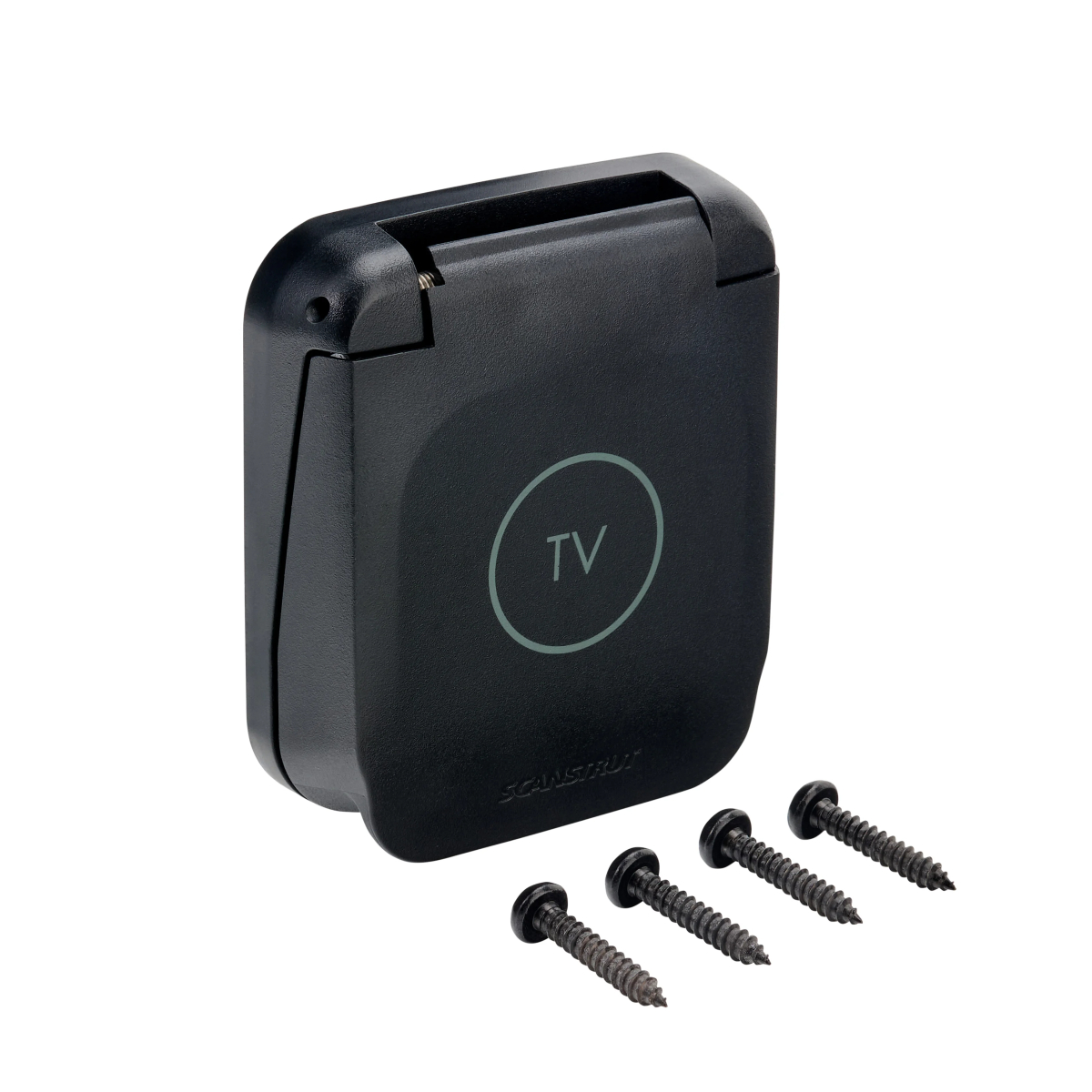

Scanstrut Ventura SC-V-TV1 - Presa esterna doppia TV/SAT tipo F

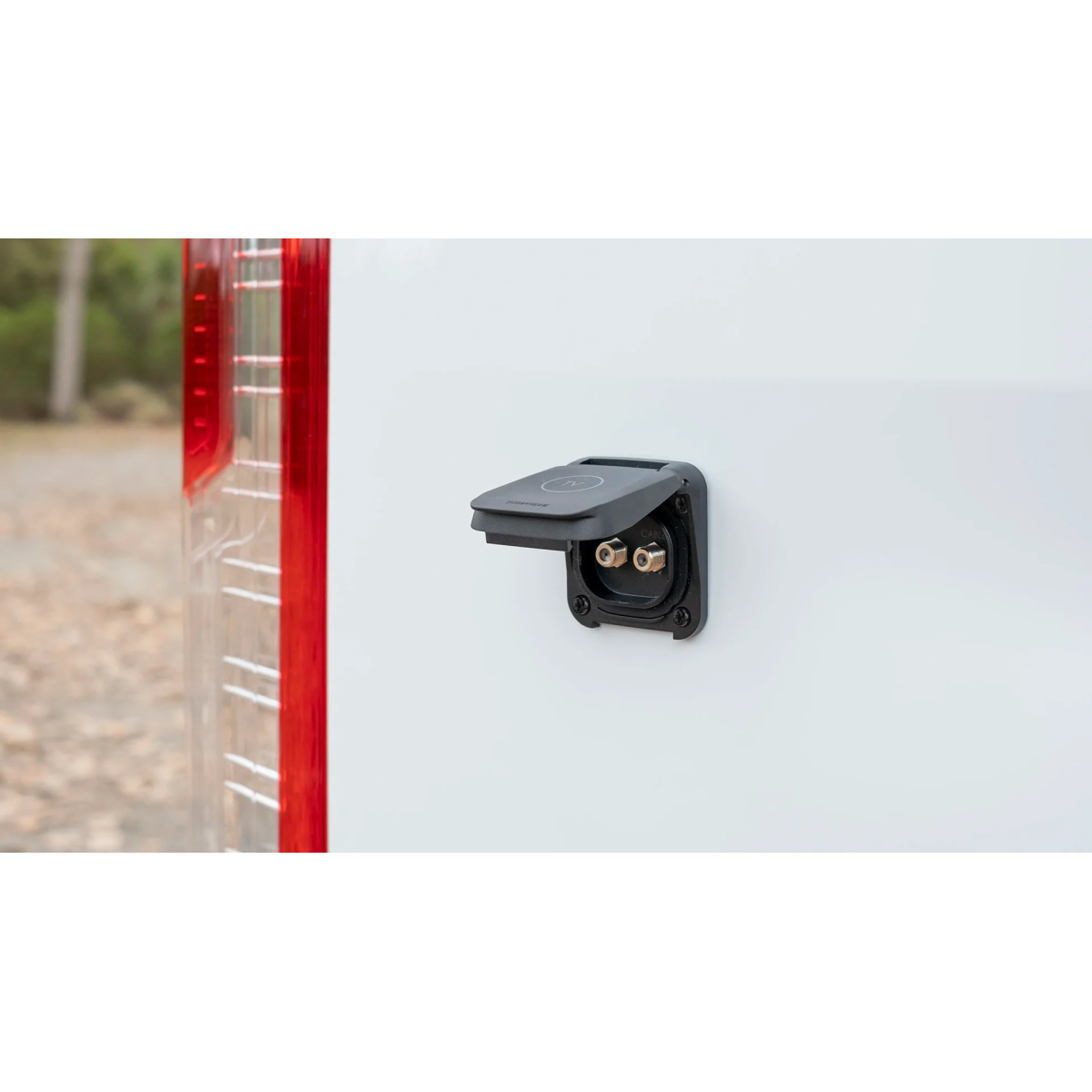

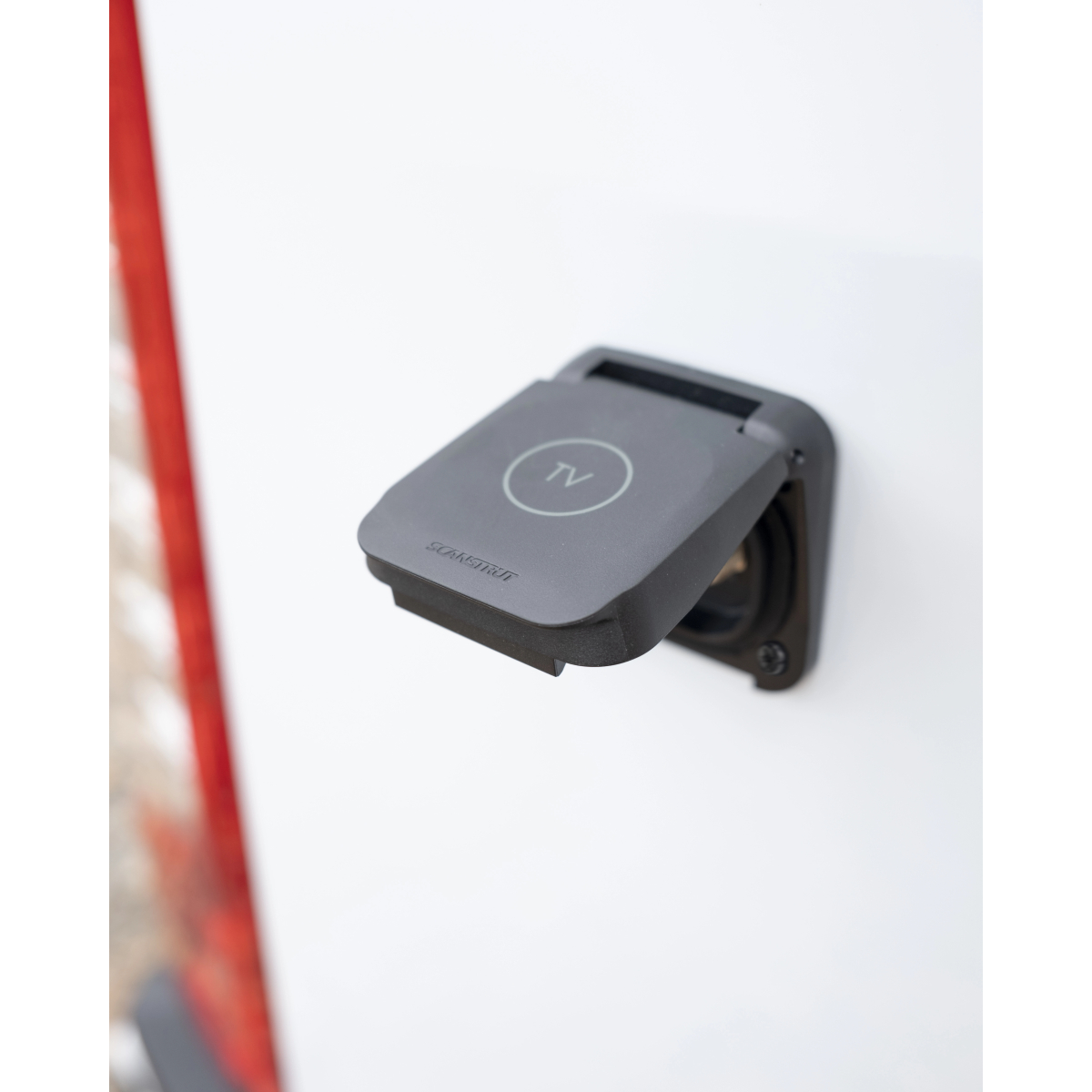

Scanstrut SC-V-TV1 Ventura è una presa esterna con doppia connessione coassiale di tipo F, progettata per rendere accessibili i collegamenti TV e satellitari su camper, van e veicoli ricreazionali.

Le due connessioni consentono di predisporre collegamenti separati per il segnale satellitare e la TV via cavo, secondo la configurazione dell'impianto di bordo. I connettori in ottone nichelato hanno un'impedenza di 75 Ω.

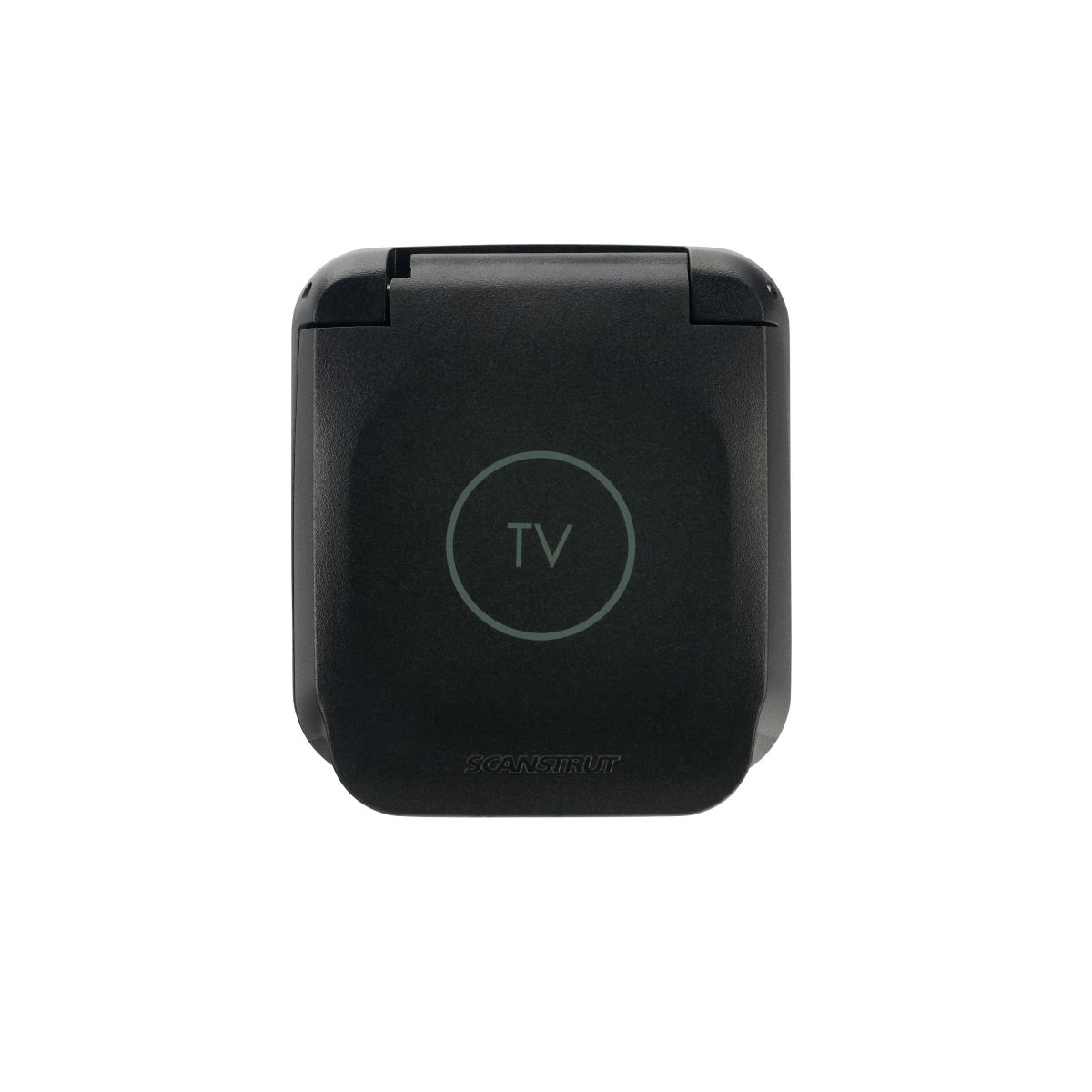

Il coperchio a molla protegge le connessioni quando non vengono utilizzate. La protezione frontale IP68 e IP69K a coperchio chiuso, la guarnizione integrata e i materiali resistenti ai raggi UV completano una soluzione compatta, coordinata con le altre prese della serie Scanstrut Ventura.

Caratteristiche principali

• Doppia connessione coassiale di tipo F per impianti TV e satellitari
• Collegamenti separati per satellite e TV via cavo
• Connettori in ottone nichelato
• Impedenza di 75 Ω
• Protezione frontale IP68 e IP69K con coperchio chiuso

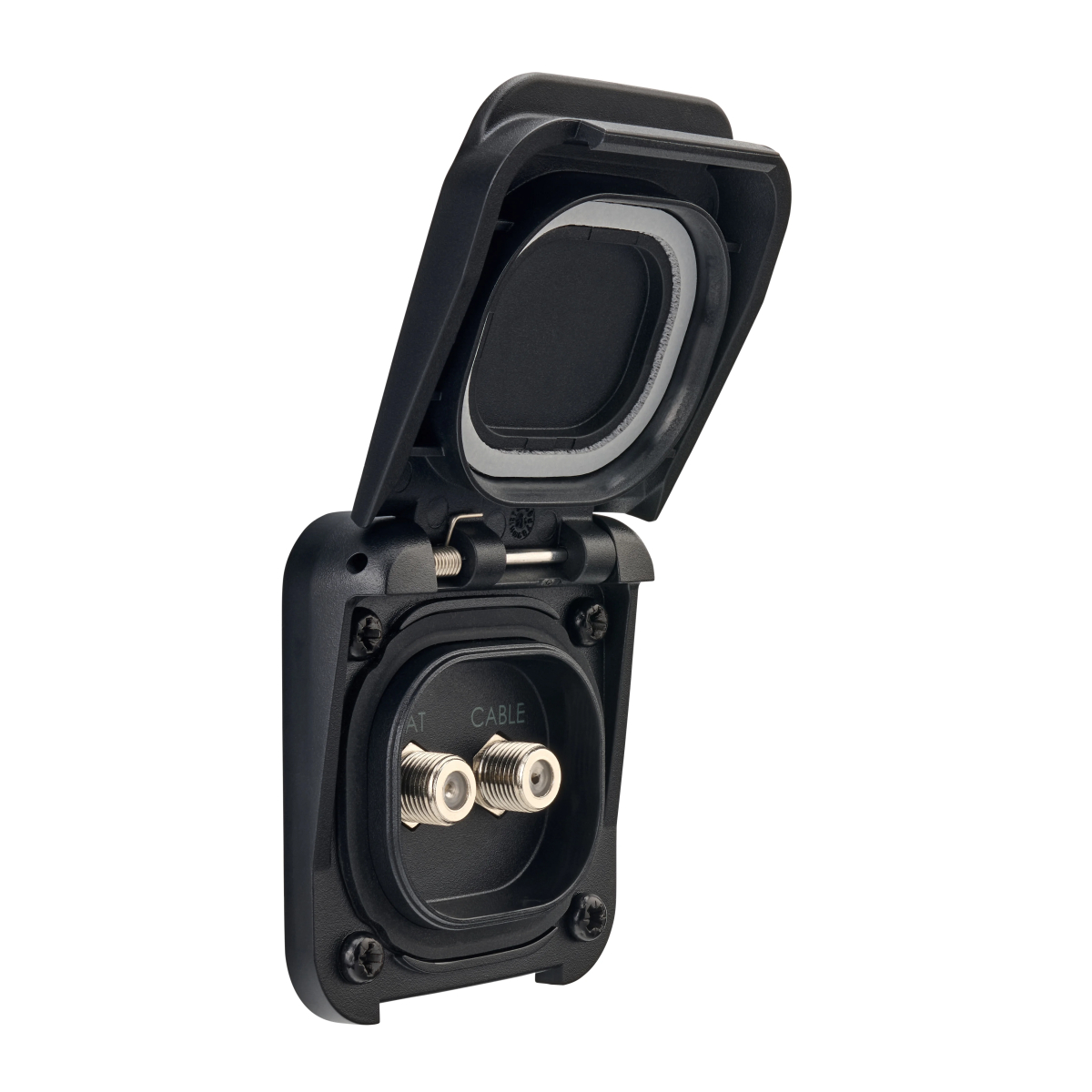

• Coperchio a molla con posizione di arresto intermedia a 90°

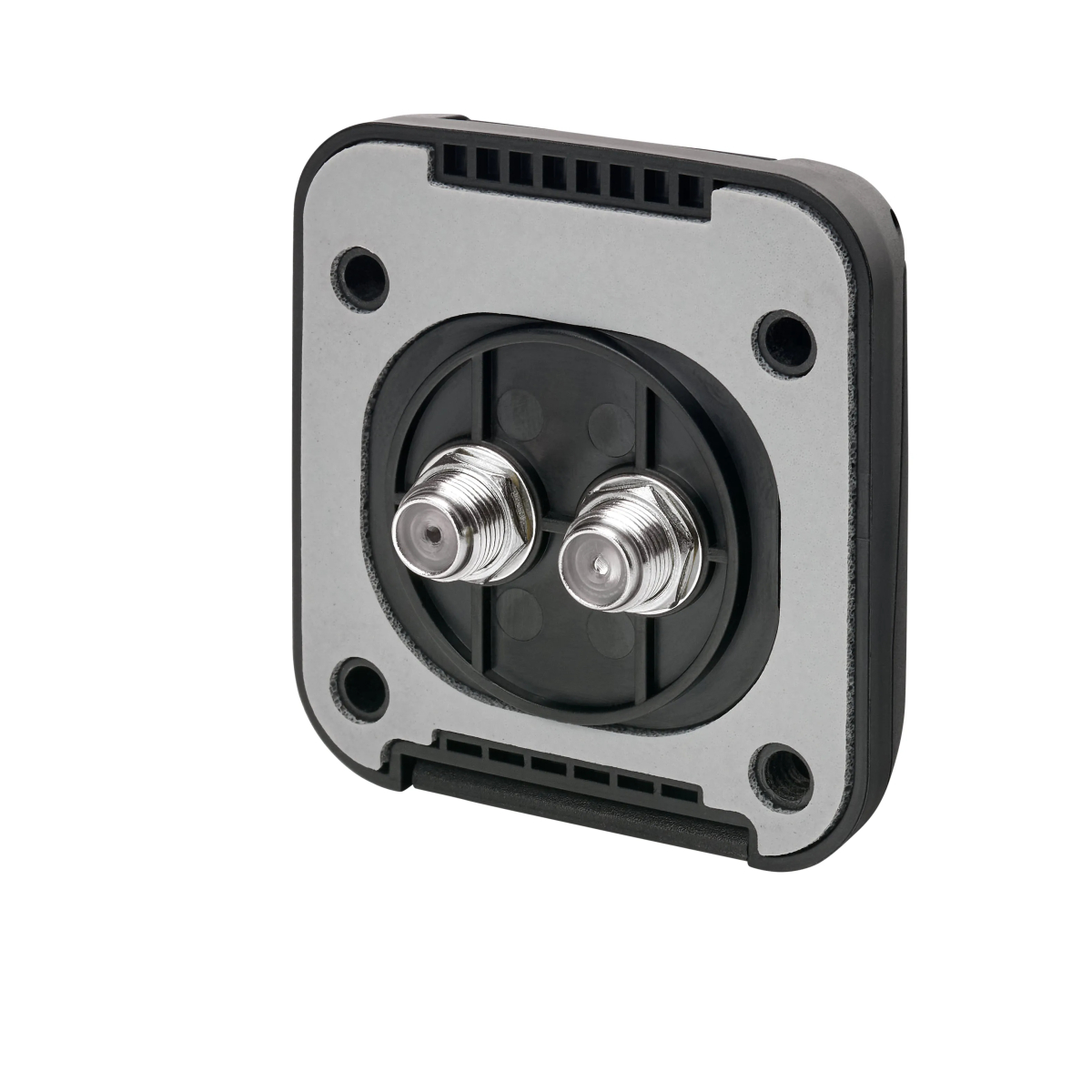

• Guarnizione integrata per la tenuta sulla superficie di montaggio
• Componenti in acciaio inox 316 di qualità marina
• Materiali resistenti ai raggi UV
• Installazione mediante foro da 38 mm

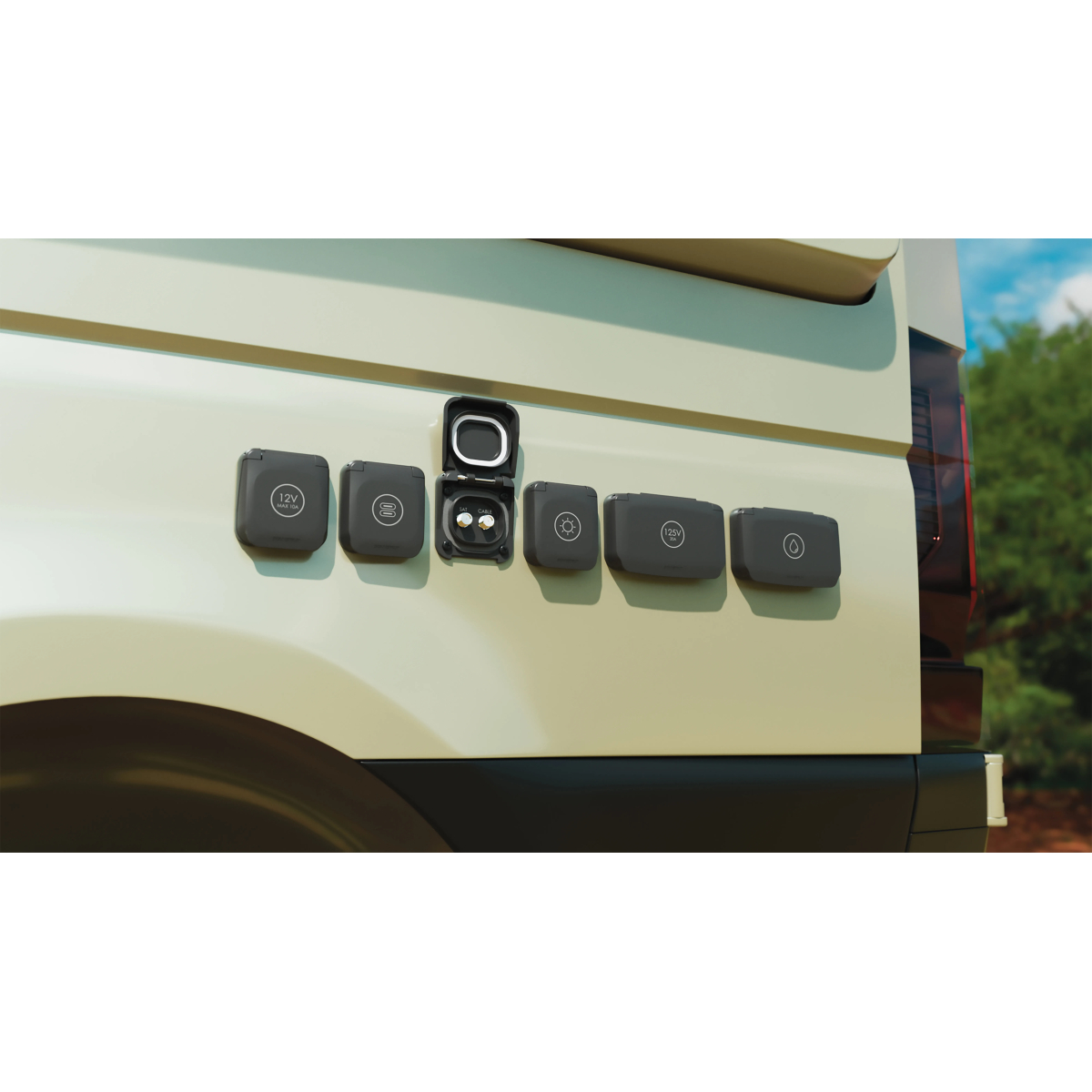

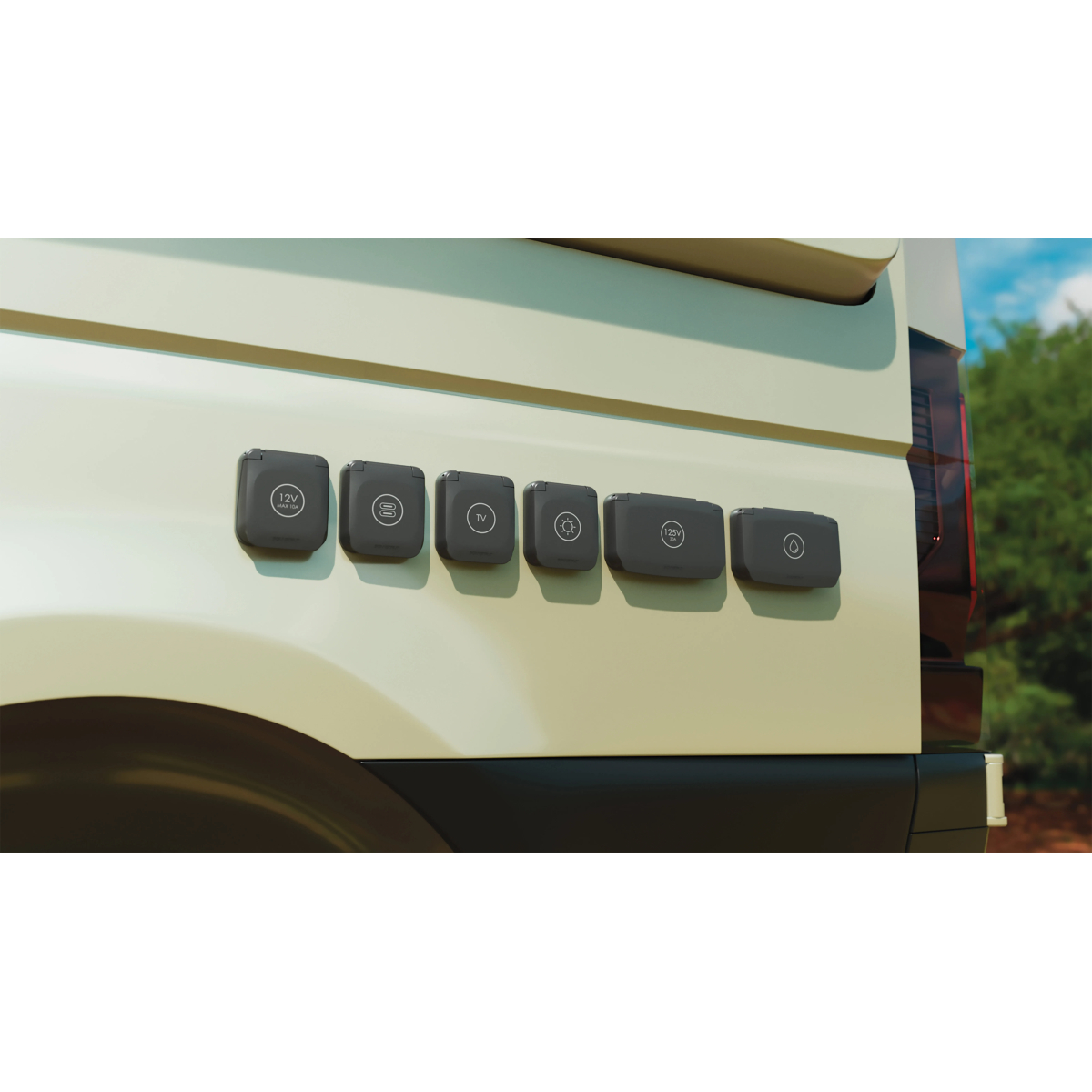

• Design coordinato con le altre prese Scanstrut Ventura
• Garanzia Scanstrut di 3 anni

Specifiche tecniche

• Codice produttore: SC-V-TV1
• Tipo di connessione: doppia coassiale di tipo F
• Materiale connettori: ottone nichelato
• Impedenza: 75 Ω
• Applicazioni: sistemi TV e satellitari
• Lunghezza cavo dichiarata: 500 mm
• Conformità dichiarata: RoHS

Installazione

• Dimensioni frontali: circa 60,3 x 68 mm
• Foro di installazione: Ø38 mm, secondo la dima ufficiale
• Interasse fissaggi verticale: 40 mm
• Interasse fissaggi orizzontale: 44 mm
• Cablaggio consigliato: cavo coassiale RG6 con connettori di tipo F
• Protezione: IP68 / IP69K sul frontale esclusivamente con coperchio completamente chiuso e connessioni non in uso

Collegare ciascuna linea all'ingresso corrispondente del televisore o ricevitore, rispettando le indicazioni TV via cavo e satellite. Per ridurre il rischio di interferenze, evitare di posare i cavi coassiali direttamente accanto ai cavi elettrici.

La presa realizza un punto di collegamento esterno: la ricezione dei programmi dipende dall'antenna o dalla sorgente collegata e dalla compatibilità dell'impianto TV di bordo.
